Apple A4 პროცესორს გაუკეთეს ფლუოროგრაფია

iFixit და Chipworks-ის სპეციალისტებმა შეიმუშავეს და გაანათეს რენდგენული სხივებით პროცესორი Apple A4, რომელიც მართავს ეხლახანს გამოსული კომპიუტერის iPad-ის მუშაობას.

ეს უჩვეულო გამოკვლევითი მეთოდიკა ამორჩეული იყო მარტივი მიზეზის გამო: კუპერტინოში ისევ არაფერი უხსენებიათ A4-ის შესახებ.

როგორც გაირკვა, პროცესორის კორპუსში არის ინტეგრირებული სამი ცალკეული ფენა, ორი მათგანი შეიცავს Samsung-ის წარმოების ოპერატიულ მეხსიერებას, მესამე არის საკუთარი მიკროპროცესორის ჩიპი. მსგავსი კონსტრუქცია საშუალებას აძლევს  Apple-ს არ იყოს დამოკიდებული პროვაიდერის მეხსიერებაზე და საჭიროების შემთხვევაში ადვილად შეიცვალოს პარტნიორი. ამის გარდა, მეხსიერების მოდულების ფიზიკური სიახლოვე კრისტალთან აჩქარებს iPad-ის საერთო წარმოებას და ის ორმაგად აღემატება-iPhone 3GS-ში.

◫0FE35A5B-9CA2-48D3-BB0F-E7511856F372.jpgსურათი არ შემონახულა

A4 მოუწია პირდაპირი გაგებით ამოჭრა დედაპლატის PCB-დან.

პროცესორულ ბირთვზე ნებისმიერი მარკირების არ არსებობა მოწმობს იმაზე, რომ Apple მთლიანად აკონტროლებს საკუთარი ნახევარპროდუქტების შემუშავებას. (ჩვენ არ შევცდებით, თუ ვიტყვით, რომ კომპანია P.A. Semi-ის სპეციალისტები დიდი ძალისხმევით მუშაობდნენ).

◫28CBD0F7-FE08-4B78-8049-4CA469E5F3F1.jpgსურათი არ შემონახულა

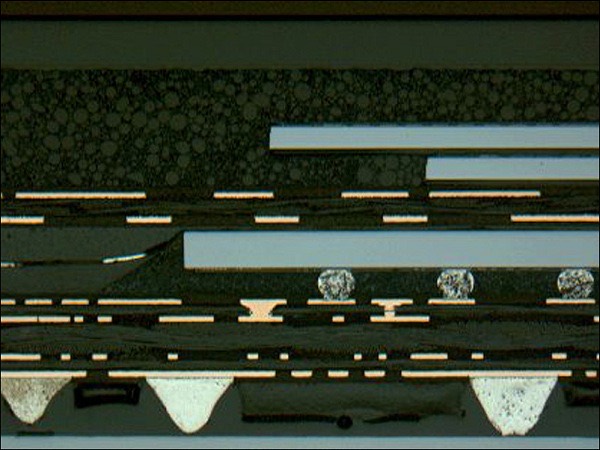

ჰორიზონტალური კვეთა პროცესორის Apple A4:  მართკუთხედი ცენტრში -- მიკროპროცესორი, მის ქვეშ -- რჩილვის რგოლები, ზევით -- ორი მოდული ოპერატიული მეხსიერებით 128მბ თითოში.

◫7681E738-43B5-4942-A157-B4D2BB8EE86E.jpgსურათი არ შემონახულა

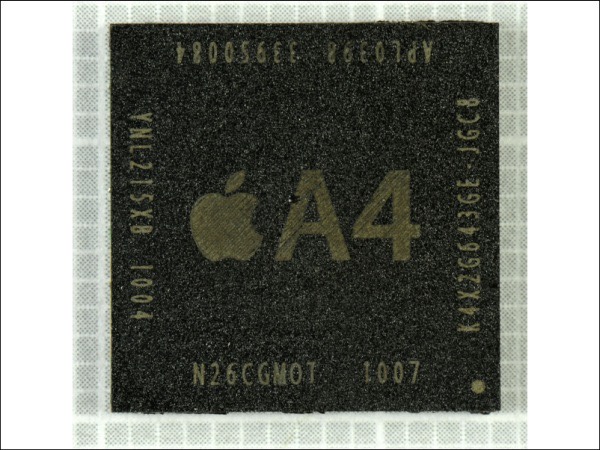

A4: ხედი ზევიდან.

◫815E847B-232E-4500-8DE0-24C8DEBB976E.jpgსურათი არ შემონახულა

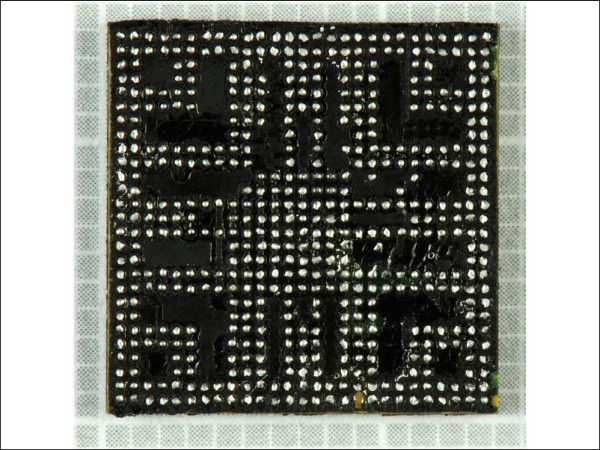

A4: ხედი ქვევიდან

◫00C90C7A-807C-469B-8A3E-FB989E02C838.jpgსურათი არ შემონახულა

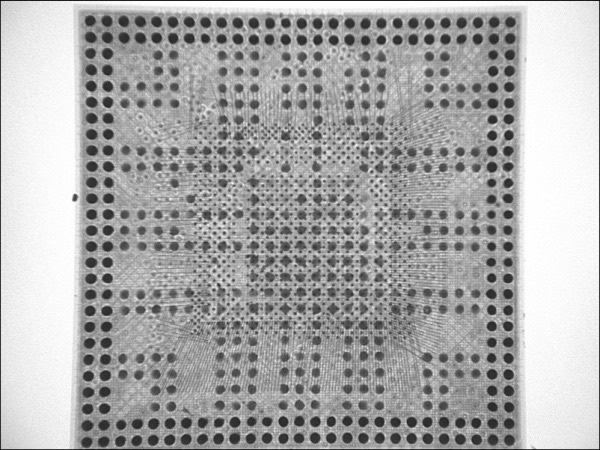

რენდგენული სურათი Apple A4: ჩანს ასობით ბოჭკოვანი შეერთებები, რომლებიც ატარებენ ელექტრონულ სიგნალს კრისტალებს შორის.

გამოყენებულია Apple Insider-ის მასალები.
